Temat tego artykułu to to, jak podłączyć żyrandol na dwa włączniki, ale w praktyce najpierw trzeba rozróżnić dwa różne układy. Jedno rozwiązanie służy do osobnego sterowania dwiema sekcjami lampy, drugie pozwala włączać to samo światło z dwóch miejsc. To ważne, bo od tego zależy dobór osprzętu, liczba żył i to, czy montaż da się zrobić bez przeróbki instalacji.
Najważniejsze zasady, zanim sięgniesz po narzędzia
- Łącznik świecznikowy obsługuje dwie sekcje żyrandola z jednego miejsca.
- Układ schodowy pozwala sterować jednym światłem z dwóch miejsc, ale nie dzieli lampy na osobne grupy.
- Nie opieraj się wyłącznie na kolorach przewodów, bo w starszych instalacjach potrafią wprowadzić w błąd.
- Pracuj tylko po odłączeniu zasilania i sprawdzeniu, że na przewodach nie ma napięcia.
- Jeśli żyrandol ma tylko jeden przewód fazowy, nie zrobisz z niego dwóch niezależnych obwodów bez zmiany okablowania.
Najpierw ustal, o jaki układ chodzi
Ja zawsze zaczynam od tego rozróżnienia, bo od niego zależy cały dalszy montaż. W potocznej rozmowie wszyscy mówią o „dwóch włącznikach”, ale elektrycznie to mogą być dwa zupełnie różne scenariusze: dwa klawisze sterujące dwiema grupami żarówek albo dwa miejsca, z których włącza się to samo światło.
| Wariant | Co to oznacza | Co jest potrzebne | Kiedy ma sens |
|---|---|---|---|
| Jeden żyrandol, dwie sekcje, jeden punkt sterowania | Jeden klawisz zapala jedną grupę żarówek, drugi drugą | Łącznik dwugrupowy, czyli świecznikowy, i oprawa z dwoma niezależnymi obwodami | Gdy chcesz mieć pół światła do codziennego użytku i pełną moc tylko wtedy, gdy jest potrzebna |
| Jedna lampa, jedno światło, dwa miejsca sterowania | Światło działa z dwóch punktów, na przykład przy drzwiach i przy kanapie | Dwa łączniki schodowe i przewody korespondencyjne między nimi | Na korytarzach, schodach i w dużych pokojach z dwoma wejściami |
| Dwie sekcje lampy, dwa miejsca sterowania | Każdą grupę żarówek można włączyć z dwóch miejsc | Bardziej rozbudowany układ z podwójnymi łącznikami schodowymi i odpowiednim okablowaniem | Przy remoncie lub wtedy, gdy instalacja była od początku tak zaplanowana |
To rozróżnienie jest kluczowe, bo zwykły podwójny włącznik nie zrobi z jednego obwodu dwóch niezależnych stref. Zanim więc przejdziesz do przewodów, sprawdź, czy żyrandol w ogóle ma dwie oddzielne grupy i czy instalacja w ścianie daje miejsce na właściwy układ. Od tego miejsca przechodzę już do bezpiecznego przygotowania punktu sufitowego.
Jak przygotować punkt sufitowy i sprawdzić przewody
Ja zaczynam od wyłączenia właściwego bezpiecznika, a potem sprawdzam brak napięcia dwubiegunowym testerem. To nie jest moment na zgadywanie po kolorach, bo w starych mieszkaniach przewody potrafią być opisane inaczej niż w nowej instalacji. W praktyce brązowy, czarny i szary najczęściej są przewodami fazowymi, niebieski jest neutralny, a żółto-zielony pełni funkcję ochronną, ale zawsze trzeba to potwierdzić pomiarem.
- Zdejmij klosz albo maskownicę i zrób zdjęcie przewodów przed rozpięciem czegokolwiek.
- Sprawdź, czy w punkcie sufitowym masz żyłę neutralną, ochronną i co najmniej jedną lub dwie żyły fazowe.
- Oceń, czy w puszce jest dość miejsca na złączki i swobodne ułożenie przewodów.
- Przygotuj złączki sprężynowe, izolowany śrubokręt, latarkę i tester napięcia.
- Jeśli oprawa jest metalowa, upewnij się, że przewód ochronny ma gdzie zostać podłączony zgodnie z konstrukcją lampy.

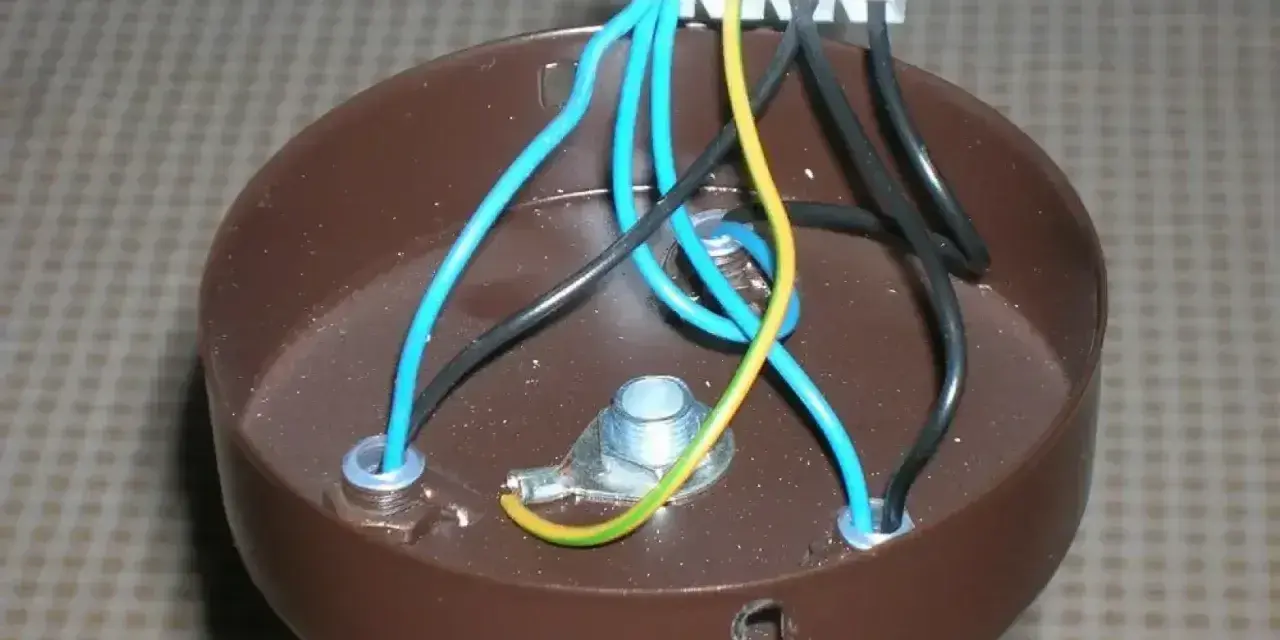

W nowoczesnej instalacji do żyrandola zwykle dochodzi neutralny, ochronny i przewody fazowe wracające z łącznika, ale starsze mieszkania bywają bardziej chaotyczne. Jeśli nie potrafisz jednoznacznie rozpoznać żył albo w punkcie sufitowym masz tylko dwa przewody robocze, lepiej nie iść dalej w ciemno. Właśnie dlatego tak ważne jest rozróżnienie samego układu, bo od tego zależy sens dalszych prac.
Jak podłączyć żyrandol z dwiema sekcjami do łącznika świecznikowego
To jest wariant, który wiele osób ma na myśli, mówiąc o dwóch włącznikach. W praktyce chodzi o łącznik dwugrupowy, często nazywany świecznikowym: jeden klawisz zasila jedną grupę żarówek, drugi drugą. Żyrandol musi mieć więc dwie oddzielne sekcje połączone wewnętrznie osobno, a nie jedną wspólną pętlę.
- Wyłącz zasilanie i upewnij się, że przewody są martwe.
- Połącz przewód neutralny N z częścią lampy, która ma być wspólna dla obu sekcji.
- Jeśli oprawa jest metalowa i przewidziano to w jej konstrukcji, podłącz przewód ochronny PE do odpowiedniego zacisku.
- Doprowadź fazę zasilającą do zacisku wspólnego L w łączniku świecznikowym.
- Wyjście pierwszego klawisza podłącz do pierwszej grupy żarówek, a wyjście drugiego do drugiej grupy.
- Sprawdź osobno każdy klawisz, zanim założysz maskownice i klosze.
W układach 2+1 albo 3+3 to rozwiązanie daje najwięcej wygody, bo możesz zapalić tylko część lampy i nie prześwietlać pokoju. To szczególnie dobrze działa w salonie, jadalni albo dużej sypialni, gdzie pełna jasność nie zawsze jest potrzebna. Jeżeli jednak oprawa ma tylko jeden przewód fazowy, nie uzyskasz takiego efektu bez przeróbki samej lampy lub wymiany jej na model z dwoma obwodami.
Jak zrobić sterowanie z dwóch miejsc bez pomyłki
Tu nie chodzi o rozdzielenie żarówek, tylko o to, żeby jedno światło dało się włączyć przy jednym wejściu i zgasić przy drugim. Do tego służy para łączników schodowych. Z mojego doświadczenia największy błąd polega na tym, że ktoś kupuje zwykły podwójny włącznik, a potem oczekuje działania jak w układzie schodowym.
W takim rozwiązaniu między łącznikami biegną przewody korespondencyjne, a jeden z nich dostaje zasilanie, drugi przekazuje je dalej do lampy. Jeśli potrzebujesz dwóch miejsc sterowania dla dwóch sekcji żyrandola, szukasz już bardziej rozbudowanego, podwójnego układu schodowego i odpowiednio rozplanowanej instalacji. To działa świetnie, ale wymaga więcej miejsca w puszkach i zwykle dokładniejszego planu niż standardowy montaż.
- Jedna sekcja lampy + dwa miejsca sterowania = para łączników schodowych.
- Dwie sekcje lampy + dwa miejsca sterowania = podwójny układ schodowy.
- Jeśli nie ma dodatkowych żył w ścianie, często trzeba dołożyć przewód albo zmienić koncepcję.
- Przy remoncie najłatwiej przewidzieć ten układ od razu, zanim ściany zostaną zamknięte.
To właśnie na tym etapie najlepiej widać, czy instalacja była planowana z głową, czy trzeba ją dopiero ratować. Zanim więc zamkniesz puszkę, warto znać błędy, które najczęściej psują efekt albo bezpieczeństwo.
Najczęstsze błędy, które psują efekt albo bezpieczeństwo
- Łączenie neutralnego z wyjściami klawiszy. Neutralny nie służy do przełączania światła.
- Ufanie kolorom bez pomiaru. To szczególnie ryzykowne w starszych instalacjach.
- Brak rozdzielenia sekcji w lampie. Jeśli wszystkie żarówki są na jednej fazie, nie zrobisz niezależnego sterowania.
- Wkręcanie przewodów bez porządnych złączek. Luźny styk szybko się grzeje i potrafi przerywać działanie lampy.
- Pomylenie łącznika schodowego ze świecznikowym. To dwa różne urządzenia i dają inny efekt.
- Ignorowanie typu źródeł światła. Przy LED-ach od razu widać słabe połączenia i niedopasowany osprzęt.
Jeśli po montażu lampa działa tylko przy jednym ustawieniu klawiszy albo zapala się połowicznie, zwykle problem nie leży w samej oprawie. Najczęściej winne są źle rozdzielone przewody albo założenie, że instalacja „sama się dopasuje”. Nie dopasuje się, więc zanim zaczniesz dociskać kolejne śruby, wróć do schematu.
Kiedy lepiej przerwać pracę i wezwać elektryka
Są sytuacje, w których samodzielny montaż przestaje być rozsądną oszczędnością. Jeśli w suficie nie masz osobnego PE, przewody są stare i nieopisane, puszka jest zbyt mała albo żyrandol wymaga rozebrania fabrycznego okablowania, ja nie próbowałbym zgadywać. W instalacjach elektrycznych drobny błąd nie kończy się tylko niedziałającą lampą, ale także przegrzewaniem, porażeniem albo uszkodzeniem oprawy.
- wewnętrzne połączenia żyrandola są zalane lub nienaruszalne,
- w punkcie sufitowym masz nietypowe kolory lub brak neutralnego,
- chcesz sterować dwiema sekcjami z dwóch miejsc,
- nie masz dwubiegunowego testera napięcia,
- po odłączeniu zasilania nadal nie potrafisz jednoznacznie zidentyfikować przewodów.
W takich warunkach szybciej i bezpieczniej jest poprosić o pomoc elektryka niż później poprawiać całą instalację po omacku. Przy oświetleniu ważniejsza od odwagi jest powtarzalność i czyste połączenie, a dobrze wykonany remont to taki, do którego nie trzeba wracać po tygodniu.
Co sprawdzić po montażu, żeby wszystko działało lekko
Kiedy instalacja jest już podłączona, robię krótki test każdego klawisza osobno i w różnych kombinacjach. Sprawdzam nie tylko to, czy światło się zapala, ale też czy nie ma migotania, czy żaden przewód się nie grzeje i czy klawisze odpowiadają dokładnie za te sekcje, które miały odpowiadać. To drobiazg, ale właśnie takie szczegóły odróżniają poprawny montaż od prowizorki.
- Sprawdź każdą sekcję lampy osobno, a potem razem.
- Upewnij się, że ramka i puszka nie ściskają przewodów.
- Oznacz, który klawisz steruje którą grupą, żeby później nie zgadywać.
- Po kilku minutach pracy dotknij obudowy i sprawdź, czy nic się nie nagrzewa.
- Jeśli cokolwiek iskrzy, buczy albo pachnie plastikiem, natychmiast odłącz zasilanie.
Dobrze ustawione oświetlenie porządkuje wnętrze równie skutecznie jak dobrze zaprojektowana zabudowa czy system przechowywania: daje kontrolę nad przestrzenią, a nie przypadkowy chaos światła. Gdy układ jest dobrany do instalacji, żyrandol po prostu robi to, do czego został stworzony.
